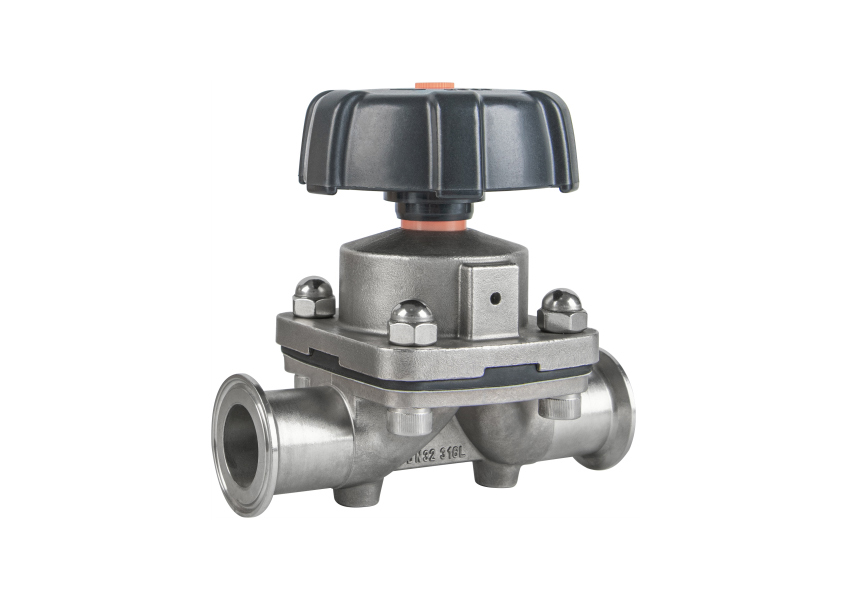

隔膜閥廣泛適用 于衛生級的釀酒、乳制品以及飲料等食品工業以及無 菌工況的制藥領域，實現對管道流體的控制和開/關任 務。
工作原理隔膜閥常規狀態下為封閉狀態，此時膜片緊貼閥 體的內腔，關閉者管道流體通向路徑。當隔膜閥需要 清洗任務或需要開啟任務時，通過手動旋轉手輪或驅 動氣動控制執行裝置來帶動閥桿向，上運動，球形膜片 隨之向上彎曲，從而使閥門行程導通狀態，則可實現 清洗和開啟的目的。其中膜片把下部閥體內腔和上部 閥蓋內腔隔開，使位于膜片上部的閥桿、閥芯等零件 不受介質的腐蝕，省去了填料密封結構，而且不會產 生介質泄漏。優化的閥體設計，使清洗液全部排泄， 不會形成滯留現象。
材料鋼制部件：不銹鋼304、不銹鋼316L。
密封件：EPDM+PTFE(三元乙丙+聚四氟乙烯)此密封件均采用進口密封材料(均符合 FDA177.2600標準)。用本公司特有技術，將-一個連接螺栓與EPDM/PTFE結合成一 整體密封部件，此密封部件與介質接觸部位的PTFE材質具有良好的耐寒性(-25C)好的 耐熱性(+250C)對各種化學制劑有良好的耐受性以及對流體具有不錯的抗磨性!
標準設計有各種標準的隔膜閥系列可向客戶提供，即用于DIN標準系列，3A標準系列，SMS標 準系列，ISO/IDF標準系列，BS/RJT標準系列，ASME/BPE等標準系列。
該閥門的組成部件包括： 一個執行裝置，膜片和閥體，是用螺栓及螺母組裝在一起，整 個閥門的組裝都是精心細致的。其執行裝置包括手動和氣動，膜片具有各種軟硬程度的人造 橡膠，閥體為兩通或三通閥。
安裝角度隔膜閥根據其結構特點：推薦15~30角度安裝(根據 不同的規格而定)，有利于閥門清潔后全部排泄，不易造 成液體滯留閥門內部。
技術參數| 規格 | A | L | D1 | D | H | KG |
| 12.7 | 38 | 71 | 25.2 | 10 | 70/78 | 0.3 |
| 19 | 90 | 117 | 50.5 | 16 | 105/115 | 1.4 |
| 25 | 90 | 128 | 50.5 | 22 | 105/115 | 1.35 |
| 32 | 90 | 146 | 50.5 | 29 | 115/130 | 2.1 |
| 38 | 110 | 160 | 50.5 | 35 | 120/140 | 2.5 |
| 51 | 140 | 190 | 64 | 48 | 142/160 | 3.5 |
| 63 | 140 | 218 | 77 | 59 | 180/200 | 5.5 |
| 76 | 198 | / | 91 | 72 | / | / |
| 89 | / | / | 106 | 85 | / | / |
| 102 | / | / | 119 | 98 | / | / |
